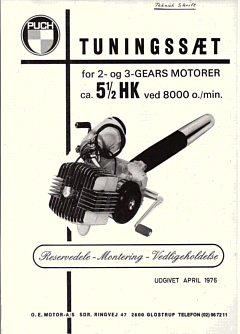

Komplet Service Bulletin med beskrivelse og tegninger på et 5,5 HK. tunsæt til PUCH 2-, 3- og 4 gear PUCH knallert motorer
I april 1976 udsendte teknisk afdeling fra PUCH knallert importør O.E. Andersen, et komplet værkstedsbulletin / værkstedshåndbog / manual for et 5.5 HK. tunsæt til PUCH knallert forhandlere i Danmark.
Det udsendte Bulletin / værkstedshåndbog om tunsættet dækker:
| Tekniske data (komplet) for: | 2 gears motor | MS | ||
| 3 gears motor | MS | |||
| 4 gears motor | MS | |||
| 3 gears motor | VZ | og | N | |
| 4 gears motor | VZ | og | N |
Der er i det komplette Bulletin alle anvisninger for montering, service og vedligeholdelse i form af detaljerede tegninger af:
-
motor
-
gearkasse
-
tændingsanlæg
-
karburator
-
udstødning
- alt sammen indeholdende samtlige indstillinger og komplette reservedelslister med originale reservedelsnumre.
Der er flere måder at se/hente "bogen" på:
Du kan:
1: Åbne hele bogen i PDF-format og udskrive den direkte her fra sitet
2: Downloade hele bogen og gemme den på din maskine (PDF-format)
3: Lukke siderne op én for én og se alle 28 sider
4: Downloade alle 28 sider i én pakke og selv indsætte dem i dit tekstbehandlingsprogram, som du vil
5: Bestille bogen i kopi (fotokopi)
6: Bestille bogen på CDRom
Klik på linket, for at gå til siden med beskrivelse og diverse muligheder for at hente håndbogen her...
Herunder ser du indholdsfortegnelsen over hele bogen:
Index: |
|
Side |
|
1 |
Indledning |
3 |
|
2 |
Tekniske data |
6 |
|
3 |
Reservedelsfortegnelse |
7 |
|
4 |
Monteringsanvisninger: |
|
|
4.1: |
Af- og påmontering af topstykke |
18 |
|
4.2: |
Af- og påmontering af cylinder og stempel |
18 |
|
4.3: |
Af- og påmontering af svinghjul |
18 |
|
4.4: |
Af- og påmontering af lydpotte |
18 |
|
4.5: |
Tændingsjustering |
19 |
|
4.6: |
Karburatorjustering |
20 |
|
4.7: |
Valg af kædehjul |
20 |
|
|
Hastighedsskema for 2gears motor MS |
21 |
|
|
Hastighedsskema for 3gears motor MS |
22 |
|
|
Hastighedsskema for 4gears motor MS |
23 |
|
|
Hastighedsskema for 3gears motor VZ og N |
24 |
|
|
Hastighedsskema for 4gears motor VZ og N |
25 |
|
5 |
Vedligeholdelse |
|
|
5.1: |
Tændrør |
26 |
|
5.2: |
Tænding |
26 |
|
5.3: |
Karburator - Luftfilter |
26 |
|
5.4: |
Lydpotte |
26 |
|
5.5: |
Cylinder - Stempel - Topstykke |
27 |
Materialet er udgivet af PUCH Knallert Importør O.E. Andersen i 1976 og venligst udlånt af Allan i 2006
